Standard Masseschiene mit 12V und 24V belegen

Guten Abend
Eine Frage an die Elektrofraktion: kann ich 24 Volt Verbraucher und 12 Volt Verbraucher an eine gemeinsame Masseschiene anschliessen oder müssen die Masseschienen für 12V und 24V getrennt sein?

Gruß
Roland

Geändert von seaspray (15.11.2017 um 22:03 Uhr)
Mit Zitat antworten top
  #2
Alt 15.11.2017, 22:01
Lombardini Lombardini ist offline
Fleet Admiral

Registriert seit: 28.03.2010
Ort: ......an der Müritz
Beiträge: 6.748
Boot: Bayliner 652Cu_4,3l_MPI
3.224 Danke in 2.529 Beiträgen
Standard

Sollte i.d.R. funktionieren.
__________________
M.f.G.
harry
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #3
Alt 15.11.2017, 23:20
baffe baffe ist offline
Captain

Registriert seit: 08.09.2017
Ort: Nordbayern
Beiträge: 743
Boot: Diverse
743 Danke in 373 Beiträgen
Standard

Ist üblich und funktioniert.

Die Masseverbindungen müssen natürlich für die Summe der Ströme aus beiden Quellen bemessen sein.
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #4
Alt 16.11.2017, 09:15
Benutzerbild von billi
billi billi ist offline
Fleet Admiral

Registriert seit: 17.07.2003
Ort: St.Leon-Rot
Beiträge: 39.321
Boot: Bayliner 2855 Bj. 1996
34.293 Danke in 20.783 Beiträgen
Standard

kommt immer drauf an wo die Masse für die 12 V und die 24V abgenommen wurden....

Daher kann man dies nicht pauschal sagen....

hier solltest du erst klären wo und wie die 12V erzeugt werden...

Und ja ich hab beides schon erlebt...

im ersten Fall funktioniert es ganz gut ... im Zweiten Fall wird es ganz schön funken...

Edit: seh grad hab die Batteriesymbole mal wieder falsch herum gezeichnet. Aber ich denke man versteht was ich meine
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	unterschiedliche Abnahme.jpg
Hits:	838
Größe:	9,5 KB
ID:	776270
__________________
Gruß Volker
***************************************
und immer `ne Handbreit Sprit im Tank
http://www.msv-germersheim.de

Bin hier zu finden Inoffizielle Boote-Forum Map

Geändert von billi (16.11.2017 um 09:53 Uhr)
Mit Zitat antworten top
  #5
Alt 16.11.2017, 09:37
yeki put yeki put ist offline
Captain

Registriert seit: 09.01.2012
Ort: Graz-Österreich
Beiträge: 621
Boot: Nordan 780
Rufzeichen oder MMSI: Yeki Put
469 Danke in 279 Beiträgen
Standard Gemeinsame Masseschiene

Hallo Roland

Hast du eine Batteriebank für die 12 V Versorgung? Starter und Versorgungsbatterie getrennt, welche du über einen Schalte auf 1-2- beide, stellen kannst. Bzw. willst du das vorhandene 12V System zu Erzeugung von 24V mit benutzen?
Wenn dies der Fall ist, kannst du mit großer Wahrscheinlichkeit ohne Schutzdioden großer Leistung keine gemeinsame Masseschine einrichten.
Stell mal ein Schaltschema der bislang eingebauten Batterien ins System. Dann sind endgültige Aussagen möglich. Volkers Aussage stimmt!
Gruß Hermann
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #6
Alt 16.11.2017, 09:59
baffe baffe ist offline
Captain

Registriert seit: 08.09.2017
Ort: Nordbayern
Beiträge: 743
Boot: Diverse
743 Danke in 373 Beiträgen
Standard ...

Auf den Bildern erkemnnnne ich nix was dem entgegensteht.

Wie soll das funken?

Man kann sogar von einer Quelle den Pluspol und von der zweiten den Minus an Masse legen.

Ist natürlich möglich mit viel Aufwand einen Fall so zu konstruieren daß es nicht geht, aber mit den Angaben im Eingang funktioniert das.
Mit Zitat antworten top
  #7
Alt 16.11.2017, 10:17
tritonnavi tritonnavi ist offline
Fleet Admiral

Registriert seit: 30.06.2008
Ort: Kiel
Beiträge: 8.127
4.548 Danke in 3.074 Beiträgen
Standard

Zitat:
Zitat von baffe Beitrag anzeigen
Auf den Bildern erkemnnnne ich nix was dem entgegensteht.

Wie soll das funken?

.
na ja, wenn man im rechten Bild die Masse 24V mit der Masse 12V auf eine gemeinsame Schiene legt, funkt es definitiv....
Mit Zitat antworten top
Folgende 2 Benutzer bedanken sich für diesen Beitrag:
  #8
Alt 16.11.2017, 10:20
Benutzerbild von Chili
Chili Chili ist offline
Fleet Admiral

Registriert seit: 18.07.2009
Ort: Frankfurt/Main
Beiträge: 8.418
Boot: Maxum 2400 SCR, Chaparral 1930 SS Sport
21.050 Danke in 6.777 Beiträgen
Standard

Zitat:
Zitat von billi Beitrag anzeigen
im ersten Fall funktioniert es ganz gut ... im Zweiten Fall wird es ganz schön funken...
Das halte ich beides für Käse.
a) Setzt das Bild voraus, dass die 24 Volt Quelle und die 12 Volt Quelle sich "überschneiden".
b) Und im 2 Fall, dass von einer der Batterien der Plus-Pol an der Masseschiene hinge.

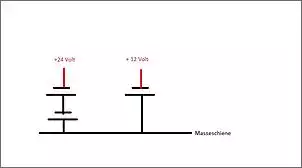

Nee, wenn dann ist wohl eher sowas zu erwarten:
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	24V.jpg
Hits:	469
Größe:	14,5 KB
ID:	776277
Und das geht problemlos.
Selbst der 230 Volt Schutzleiter würde korrekterweise auf der Masseschiene liegen.
Und in jedem PC haben +3,3 Volt, + 5 Volt und + 12 Volt eine gemeinsame Masse, usw...
Mit Zitat antworten top
Folgende 3 Benutzer bedanken sich für diesen Beitrag:
  #9
Alt 16.11.2017, 10:26
baffe baffe ist offline
Captain

Registriert seit: 08.09.2017
Ort: Nordbayern
Beiträge: 743
Boot: Diverse
743 Danke in 373 Beiträgen
Standard

Genau Hans und so ist das unter gebnannten Bedingungen üblich.

Auch wenn man von einer Spannungsquelle zwei (beide) Anschlüsse an Masse legt ballert es...

Es ballert auch wenn man zwei Masseschienen verwendet die miteinander verbunden sind.
Mit Zitat antworten top
  #10
Alt 16.11.2017, 10:36
Benutzerbild von billi
billi billi ist offline
Fleet Admiral

Registriert seit: 17.07.2003
Ort: St.Leon-Rot
Beiträge: 39.321
Boot: Bayliner 2855 Bj. 1996
34.293 Danke in 20.783 Beiträgen
Standard

Zitat:
Zitat von Chili Beitrag anzeigen
Das halte ich beides für Käse.
a) Setzt das Bild voraus, dass die 24 Volt Quelle und die 12 Volt Quelle sich "überschneiden".
b) Und im 2 Fall, dass von einer der Batterien der Plus-Pol an der Masseschiene hinge.

Nee, wenn dann ist wohl eher sowas zu erwarten:
Anhang 776277
Und das geht problemlos.
Selbst der 230 Volt Schutzleiter würde korrekterweise auf der Masseschiene liegen.
Und in jedem PC haben +3,3 Volt, + 5 Volt und + 12 Volt eine gemeinsame Masse, usw...
Was zu erwarten ist und was vorhanden ist können wir nur vermuten....
wie gesagt ich habe schon beide von mir skizierten fälle gehabt. und wenn man im zweiten Fall die Masse des 12V Netzes mit der Masse des 24V Netzes verbindet schaltet man die eine Batterie kurz und es knallt gewaltig (je nach Größe der Batterie).
der zweite fall war übrigens in einer Linsen....war so original....



Ich kann also nur davon Abraten einfach die beiden massen zu verbinden. es ist aber einfach mit einem Multimeter und etwas Kabelziehen rauszufinden wo die Massen entnommen wurden.
__________________
Gruß Volker
***************************************
und immer `ne Handbreit Sprit im Tank
http://www.msv-germersheim.de

Bin hier zu finden Inoffizielle Boote-Forum Map
Mit Zitat antworten top
  #11
Alt 16.11.2017, 13:40
tritonnavi tritonnavi ist offline
Fleet Admiral

Registriert seit: 30.06.2008
Ort: Kiel
Beiträge: 8.127
4.548 Danke in 3.074 Beiträgen
Standard

Zitat:
Zitat von baffe Beitrag anzeigen
Genau Hans und so ist das unter gebnannten Bedingungen üblich.

Auch wenn man von einer Spannungsquelle zwei (beide) Anschlüsse an Masse legt ballert es...
es ging aber hier erst einmal, um das was @billi da aufgekritzelt hatte und da ist es nun mal in der Zeichnung rechts so, dass du letztendlich plus und minus der 12V-Batterie kurz schließt.

Ob das üblich oder wahrscheinlich ist, ist eine ganz andere Frage.
Mit Zitat antworten top
  #12
Alt 16.11.2017, 13:49
Benutzerbild von Chili
Chili Chili ist offline
Fleet Admiral

Registriert seit: 18.07.2009
Ort: Frankfurt/Main
Beiträge: 8.418
Boot: Maxum 2400 SCR, Chaparral 1930 SS Sport
21.050 Danke in 6.777 Beiträgen
Standard

Zitat:
Zitat von tritonnavi Beitrag anzeigen
es ging aber hier erst einmal, um das was @billi da aufgekritzelt hatte ...
Nee, ging es nicht. Wie kommst du darauf?

Genau genommen ging es in der Ausgangsfrage sogar um die Verbraucher, nicht um die Spannungsquellen.
Wir denken schon wieder viel zu kompliziert.

Und ja klar, die Verbraucher können eine gemeinsame Masse haben.
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #13
Alt 16.11.2017, 13:54
baffe baffe ist offline
Captain

Registriert seit: 08.09.2017
Ort: Nordbayern
Beiträge: 743
Boot: Diverse
743 Danke in 373 Beiträgen
Standard

Hans genau so sehe ich das auch. Und die Antwort ist kurz und lautet “ja“.
Mit Zitat antworten top
  #14
Alt 16.11.2017, 15:35
tritonnavi tritonnavi ist offline
Fleet Admiral

Registriert seit: 30.06.2008
Ort: Kiel
Beiträge: 8.127
4.548 Danke in 3.074 Beiträgen
Standard

@Chili:
Zitat:
Nee, ging es nicht. Wie kommst du darauf?
deswegen....
@baffe:
Zitat:
Auf den Bildern erkemnnnne ich nix was dem entgegensteht.
Wie soll
das funken?
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #15
Alt 16.11.2017, 16:45
baffe baffe ist offline
Captain

Registriert seit: 08.09.2017
Ort: Nordbayern
Beiträge: 743
Boot: Diverse
743 Danke in 373 Beiträgen
Standard

Auf dem Handy konnte ich den Kurzschluß nicht erkennen, sorry.

Auf so eine Idee bin ich auch nicht gekommen. Was hat sowas mit einer Masseverbindung zu tun?
Mit Zitat antworten top
  #16
Alt 16.11.2017, 17:04
Benutzerbild von billi
billi billi ist offline
Fleet Admiral

Registriert seit: 17.07.2003
Ort: St.Leon-Rot
Beiträge: 39.321
Boot: Bayliner 2855 Bj. 1996
34.293 Danke in 20.783 Beiträgen
Standard

Zitat:
Zitat von baffe Beitrag anzeigen
Auf dem Handy konnte ich den Kurzschluß nicht erkennen, sorry.

Auf so eine Idee bin ich auch nicht gekommen. Was hat sowas mit einer Masseverbindung zu tun?
in der einen Skizze wird wie üblich einfach in der Mitte die 12V abgenommen und man hat eine gemeinsame Masse....
In der anderen werden die 12V einfach von der zweiten in Reihe geschalteten Batterie genommmen... (2x12V in Reihe) .... somit entsteht keine gemeinsame Masse und wenn man in einem solchen Falle die 12V Masse mit der 24V Masse einfach verbindet schließt man die untere Batterie kurz und es funkt ganz gewaltig.

Wie gesagt habe ich schon beide Verdrahtungsarten in einer Originalverdrahtung vorgefunden.... Es ist mir auch nicht erklärlich wie und warum man sowas Macht.

Als Elektroniker würde ich so nie verkabeln sondern immer schauen, dass ich eine gemeinsame Masse habe...
Eventuell gibt es aber einen Grund den auch ich nicht kenne warum der Hersteller es so gemacht hat.

daher sind solche Aussagen:

Zitat:
Zitat von baffe Beitrag anzeigen
Ist üblich und funktioniert.

.
etwas gewagt...
__________________
Gruß Volker
***************************************
und immer `ne Handbreit Sprit im Tank
http://www.msv-germersheim.de

Bin hier zu finden Inoffizielle Boote-Forum Map
Mit Zitat antworten top
  #17
Alt 16.11.2017, 17:08
Benutzerbild von seaspray
seaspray seaspray ist offline
Vice Admiral

Registriert seit: 18.03.2012
Ort: Bodensee
Beiträge: 1.000
Boot: ab 2019 nur noch chartern
1.427 Danke in 591 Beiträgen
Standard

Hier will ich mal hoffentlich etwas Klarheit in mein Bordnetz bringen.

Es geht um die Verbraucherbatterien. Wie bei den alten Holländern meisten üblich habe ich eine 24 V Anlage. Motor liefert auch 24 V an die Verbraucherbatteriebank (2x 12V 160 Ah). An der 24 Volt Verbraucherbank ist die Bordbeleuchtung, Bordinstrumente, Bilgenpumpe, Hupe, Scheibenwischer und der Kühlschrank dran. Diese 24 Anlage speist im Ruhestand (wenn gerade nicht über Landstrom die Batterien mit den Ladegräten geladen werden) laufend über einen Spannungswandler die 12 V Batterie (gleiche Größe). Wie heute üblich sind die meisten Geräte 12 Volt (Plotter, VHF, Radio, Fernseher usw.) Von der 12 V Batterie geht bisher eine Leitung an den Innensteuerstand zu einem 12 V Stecker sowie an den Aussensteuerstand wo div. 12V Verbraucher (wie beschrieben dran hängen, keine 24V Verbraucher).


So und nun möchte ich gerne ein neues Radio am Innenfahrstand mit einer kleinen Verteilung einbauen für Radio, VHF, und 12 V Steckdose. Ich habe eine große Masseschiene am Innenfahrstand und daher die Frage kann ich an diese auch die Masse der 12 Verteilung (Innenfahrstand und evtl. für der Aussenfahrstand) dranmachen.


Ich hoffe ich habe das verständlich geschildert.

Vielen Dank nochmal für des rege Interesse an meiner Frage.


Gruß
Roland

Geändert von seaspray (16.11.2017 um 17:24 Uhr)
Mit Zitat antworten top
  #18
Alt 16.11.2017, 17:31
tritonnavi tritonnavi ist offline
Fleet Admiral

Registriert seit: 30.06.2008
Ort: Kiel
Beiträge: 8.127
4.548 Danke in 3.074 Beiträgen
Standard

dann miss doch zwischen dem Pluspol deiner schon vorhandenen 12V-Steckdose und dieser Masseschiene die Spannung.

wenn du dazwischen ca 12V misst, ist alles gut
Mit Zitat antworten top
Folgende 2 Benutzer bedanken sich für diesen Beitrag:
  #19
Alt 16.11.2017, 23:37
baffe baffe ist offline
Captain

Registriert seit: 08.09.2017
Ort: Nordbayern
Beiträge: 743
Boot: Diverse
743 Danke in 373 Beiträgen
Standard ...

@billi:

Die kurze Version:

Jemand der solche Bilder postet und dann noch lang und breit darauf herumreitet



hat die Definition des Begriffs "Masse" nicht verstanden.

Ausführlicher:

"in der einen Skizze wird wie üblich einfach in der Mitte die 12V abgenommen und man hat eine gemeinsame Masse...."

Es gibt nur EINE Masse, wenn nicht gemeinsam, dann per Defintion KEINE Masse.

>In der anderen werden die 12V einfach von der zweiten in Reihe geschalteten Batterie genommmen... (2x12V in Reihe) .... somit entsteht keine gemeinsame Masse <

Wenn nicht gemeinsam, dann keine Masse, per Definition!

>und wenn man in einem solchen Falle die 12V Masse mit der 24V Masse<

Wenn die 12V Masse nicht auch die 24V Masse ist dann ist sie keine Masse!

>Wie gesagt habe ich schon beide Verdrahtungsarten in einer Originalverdrahtung vorgefunden.... Es ist mir auch nicht erklärlich wie und warum man sowas Macht.<

Weil es keine 24V KFZ-Batterien gibt?

>...würde ich so nie verkabeln sondern immer schauen, dass ich eine gemeinsame Masse habe...<

Stimmt, denn wenn sie nicht gemeinsam ist ist sie keine Masse.

Wikipedia: "Als Masse (engl. chassis ground, abgekürzt GND) bezeichnet man einen leitenden Körper, dem im Regelfall das Potential null zugeordnet wird, welches das Bezugspotential für alle Signal- und Betriebsspannungen darstellt."

=> "EIN leitender Körper" => "DAS Potenzial"

Und wenn Du mich schon zitierst dann bitte ohne Zensur:

"Ist üblich und funktioniert.

Die Masseverbindungen müssen natürlich für die Summe der Ströme aus beiden Quellen bemessen sein."

Was sollte jetzt da wir Beide die Definition von "Masse" kennen daran noch zweifelhaft sein?

Geändert von baffe (17.11.2017 um 00:06 Uhr) Grund: Habe meinen polemischen Satz entfernt.
Mit Zitat antworten top
Folgender Benutzer bedankt sich für diesen Beitrag:
  #20
Alt 17.11.2017, 07:18
Benutzerbild von billi
billi billi ist offline
Fleet Admiral

Registriert seit: 17.07.2003
Ort: St.Leon-Rot
Beiträge: 39.321
Boot: Bayliner 2855 Bj. 1996
34.293 Danke in 20.783 Beiträgen
Standard

Zitat:
Zitat von baffe Beitrag anzeigen
@billi:

Die kurze Version:

Jemand der solche Bilder postet und dann noch lang und breit darauf herumreitet



hat die Definition des Begriffs "Masse" nicht verstanden.

Ausführlicher:

"in der einen Skizze wird wie üblich einfach in der Mitte die 12V abgenommen und man hat eine gemeinsame Masse...."

Es gibt nur EINE Masse, wenn nicht gemeinsam, dann per Defintion KEINE Masse.

>In der anderen werden die 12V einfach von der zweiten in Reihe geschalteten Batterie genommmen... (2x12V in Reihe) .... somit entsteht keine gemeinsame Masse <

Wenn nicht gemeinsam, dann keine Masse, per Definition!

>und wenn man in einem solchen Falle die 12V Masse mit der 24V Masse<

Wenn die 12V Masse nicht auch die 24V Masse ist dann ist sie keine Masse!

>Wie gesagt habe ich schon beide Verdrahtungsarten in einer Originalverdrahtung vorgefunden.... Es ist mir auch nicht erklärlich wie und warum man sowas Macht.<

Weil es keine 24V KFZ-Batterien gibt?

>...würde ich so nie verkabeln sondern immer schauen, dass ich eine gemeinsame Masse habe...<

Stimmt, denn wenn sie nicht gemeinsam ist ist sie keine Masse.

Wikipedia: "Als Masse (engl. chassis ground, abgekürzt GND) bezeichnet man einen leitenden Körper, dem im Regelfall das Potential null zugeordnet wird, welches das Bezugspotential für alle Signal- und Betriebsspannungen darstellt."

=> "EIN leitender Körper" => "DAS Potenzial"

Und wenn Du mich schon zitierst dann bitte ohne Zensur:

"Ist üblich und funktioniert.

Die Masseverbindungen müssen natürlich für die Summe der Ströme aus beiden Quellen bemessen sein."

Was sollte jetzt da wir Beide die Definition von "Masse" kennen daran noch zweifelhaft sein?
Wenn du das SChaltbild nicht verstehst ist es deine Sache...

in diesem Fall ist die 12 V + oben bei den 24V und die 12V Masse in dem Mittelabgriff.... Somit liegt diese nicht unten auf der Schwarzen Linie...
Somit hat die Masse des 12V Netzes ein anderes Potential (nämlich +12V) als das Potential des 24V Netzes.
Die Zensur deines Beitrages geschah da der Zweite Satz ja im Falle einer gemeinsamen Masse stimmt. Ich hae also nur die bedingt fehlerhafte Aussage Zitiert.

Ich weiß nicht was dein Beruf ist aber mit Elektronik hat es wohl nichts zu tun....
Miniaturansicht angehängter Grafiken
Klicken Sie auf die Grafik für eine größere Ansicht

Name:	1.JPG
Hits:	135
Größe:	24,6 KB
ID:	776390
__________________
Gruß Volker
***************************************
und immer `ne Handbreit Sprit im Tank
http://www.msv-germersheim.de

Bin hier zu finden Inoffizielle Boote-Forum Map

Geändert von billi (17.11.2017 um 08:01 Uhr)
Mit Zitat antworten top
  #21
Alt 17.11.2017, 09:32
baffe baffe ist offline
Captain

Registriert seit: 08.09.2017
Ort: Nordbayern
Beiträge: 743
Boot: Diverse
743 Danke in 373 Beiträgen
Standard ...

>in diesem Fall ist die 12 V + oben bei den 24V ... <

Was jetzt, 12V oder 24V ?

> ...und die 12V Masse in dem Mittelabgriff.... <

Was jetzt Masse oder 12V? Kann es sein, daß Dir der Begriff "Minuspol" nicht geläufig ist und bei Dir regelmäßig durch den Begriff "Masse" ersetzt wird?

>Somit liegt diese nicht unten auf der Schwarzen Linie...<

Ich vermute mal Du legst die Masse in die Mittelanzapfung.

>Somit hat die Masse des 12V Netzes ein anderes Potential (nämlich +12V) als das Potential des 24V Netzes.<

Somit gibt es durch die von Dir gewählte Masse eine +12V Leitung und eine -12V Leitung und überhaupt keine 24V Leitung mehr!

>Ich weiß nicht was dein Beruf ist aber mit Elektronik hat es wohl nichts zu tun.... <

Zunächst mal bin ich hier Bootfahrer
Mit Zitat antworten top
  #22
Alt 17.11.2017, 09:45
Benutzerbild von billi
billi billi ist offline
Fleet Admiral

Registriert seit: 17.07.2003
Ort: St.Leon-Rot
Beiträge: 39.321
Boot: Bayliner 2855 Bj. 1996
34.293 Danke in 20.783 Beiträgen
Standard

Zitat:
Zitat von baffe Beitrag anzeigen
>in diesem Fall ist die 12 V + oben bei den 24V ... <

Was jetzt, 12V oder 24V ?

> ...und die 12V Masse in dem Mittelabgriff.... <

Was jetzt Masse oder 12V? Kann es sein, daß Dir der Begriff "Minuspol" nicht geläufig ist und bei Dir regelmäßig durch den Begriff "Masse" ersetzt wird?

>Somit liegt diese nicht unten auf der Schwarzen Linie...<

Ich vermute mal Du legst die Masse in die Mittelanzapfung.

>Somit hat die Masse des 12V Netzes ein anderes Potential (nämlich +12V) als das Potential des 24V Netzes.<

Somit gibt es durch die von Dir gewählte Masse eine +12V Leitung und eine -12V Leitung und überhaupt keine 24V Leitung mehr!

>Ich weiß nicht was dein Beruf ist aber mit Elektronik hat es wohl nichts zu tun.... <

Zunächst mal bin ich hier Bootfahrer
Du hast recht man kann in meiner Skizze eine +12V und eine -12V Spannung abgreifen (das kann man an jeder Batterie in dem mal den Verbraucher einfach verkehrt rum anschließt nicht anders wird ja hier die -12V angenommen) aber genauso eine 24V Spannung.

Also nochmal für dich --von ganz oben bis ganz unten sind es +24V (massepunkt für diese Spannung ganz unten)
von ganz oben bis zur Mitte sind es +12V (dann ist der Masse Punkt der 12V der Mittelabgriff)

wir haben also zwei Massepunkte auf unterschiedlichem Niveau..

Der Begriff Masse ist wie du schon in Wikipedia gelesen hast ein relativer Punkt und kein Fixer Punkt.
der Masse wird im REGELFALL ein Potential 0 zugeordnet. aber genau dieser Regelfall ist hier nicht...

Und wie ich schon geschrieben habe ist dies nicht Theorie sondern gelebte Praxis.
__________________
Gruß Volker
***************************************
und immer `ne Handbreit Sprit im Tank
http://www.msv-germersheim.de

Bin hier zu finden Inoffizielle Boote-Forum Map
Mit Zitat antworten top
  #23
Alt 17.11.2017, 09:55
Benutzerbild von billi
billi billi ist offline
Fleet Admiral

Registriert seit: 17.07.2003
Ort: St.Leon-Rot
Beiträge: 39.321
Boot: Bayliner 2855 Bj. 1996
34.293 Danke in 20.783 Beiträgen
Standard

So wäre es wenn man eine gemeinsam Masse hat....

https://images.gutefrage.net/media/f...=1440028764000

wenn man die 12V von der rechten Batterie abgreifen würde und die Brücke als Massepunkt für die 12V nutzt ist es wie bei mir oben skizziert.
__________________
Gruß Volker
***************************************
und immer `ne Handbreit Sprit im Tank
http://www.msv-germersheim.de

Bin hier zu finden Inoffizielle Boote-Forum Map
Mit Zitat antworten top
  #24
Alt 17.11.2017, 10:06
baffe baffe ist offline
Captain

Registriert seit: 08.09.2017
Ort: Nordbayern
Beiträge: 743
Boot: Diverse
743 Danke in 373 Beiträgen
Standard ...

Du merkst schon wie Du Dich von Posting zu Posting tiefer reinreitest?

Daß es zwei Massepunkte mit unterschiedlichem Niveau nicht geben kann haben wir ja schon hinreichend geklärt und belegt.

Der passende Fachbegriff wäre hier "Bezugssystem" für einen der beiden.

Ansonsten sind meine Chips jetzt alle...
Mit Zitat antworten top
  #25
Alt 17.11.2017, 10:13
Benutzerbild von billi
billi billi ist offline
Fleet Admiral

Registriert seit: 17.07.2003
Ort: St.Leon-Rot
Beiträge: 39.321
Boot: Bayliner 2855 Bj. 1996
34.293 Danke in 20.783 Beiträgen
Standard

Zitat:
Zitat von baffe Beitrag anzeigen
Du merkst schon wie Du Dich von Posting zu Posting tiefer reinreitest?

Daß es zwei Massepunkte mit unterschiedlichem Niveau nicht geben kann haben wir ja schon hinreichend geklärt und belegt.

Der passende Fachbegriff wäre hier "Bezugssystem" für einen der beiden.

Ansonsten sind meine Chips jetzt alle...
Ich reite mich tiefer rein ?
also ich hab Eloektronik gelernt und kenne daher den Begriff Masse sehr gut. Auch übr ich den Beruf als Elektroniker immer noch aus. und habe mit einigen solchen Fällen hier zu tun.
und der ist nicht auf ein Potential begrenzt.

hier haben wir zwei Spannungen und zwei Massepunkte auf unterschiedlichem Potential.
__________________
Gruß Volker
***************************************
und immer `ne Handbreit Sprit im Tank
http://www.msv-germersheim.de

Bin hier zu finden Inoffizielle Boote-Forum Map
Mit Zitat antworten top
Antwort
Nächste Seite - Ergebnis 26 bis 50 von 75


Themen-Optionen

Forumregeln
Es ist Ihnen nicht erlaubt, neue Themen zu verfassen.
Es ist Ihnen nicht erlaubt, auf Beiträge zu antworten.
Es ist Ihnen nicht erlaubt, Anhänge hochzuladen.
Es ist Ihnen nicht erlaubt, Ihre Beiträge zu bearbeiten.

BB-Code ist an.
Smileys sind an.
[IMG] Code ist an.
HTML-Code ist aus.

Gehe zu

Ähnliche Themen
Thema Autor Forum Antworten Letzter Beitrag
Klampe belegen HoGoe Allgemeines zum Boot 16 27.08.2013 13:56
Ankerkette belegen Wohnbusfahrer Allgemeines zum Boot 28 31.05.2011 19:54
Belegen an Dalben mit Dalbenfendern tom03 Offshore 9 22.08.2008 13:41
Batterieanschlußklemmen wie belegen? Chrisssi Motoren und Antriebstechnik 10 12.03.2007 21:34
Belegen am Ring Rauti Allgemeines zum Boot 26 06.07.2004 15:31


Alle Zeitangaben in WEZ +1. Es ist jetzt 22:34 Uhr.


Powered by vBulletin® Version 3.8.11 (Deutsch)
Copyright ©2000 - 2024, vBulletin Solutions, Inc.
