#1
12.09.2021, 15:01
|
|||
|
|||
Anschluss der Anzeigen
Servus liebe Bootsgemeinde,
aktuell kümmere ich mich um meine Elektrik am Boot, um genauer zu sein die Tankanzeige: Der Tankgeber wurde überprüft, mit abnehmendem Tankinhalt sinkt auch der Widerstand (und umgekehrt). Vom Tankgeber führen zwei Kabel (schwarz und rot) zur Tankanzeige. Nun zur Anzeige: Hinten dran steht einmal ein 12V, das Massesymbol, ein „B“ und ein „T“. Klar ist mir, dass 12V für die Zündung stehen und das Massesymbol auch für den Masseanschluss steht. Nun Frage ich mich, für was das B und das T stehen, anbei habe ich auch mal ein Bild geheftet. Mit freundlichen Grüßen, Sea
|
|
#3
12.09.2021, 15:07
|
||||
|
||||
|
Eins für die Beleuchtung und das 2te zum messen des Widerstands vom tankgeber vermute ich mal.
Vom Tank müsste Maße und „Sensor“ kommen. Sensor kommt dann an T und Maße an Maße. 12v ist klar und B vermutlich Beleuchtung. Gesendet von iPhone mit Tapatalk
__________________
Grüße Gordon Nüffe? Welfe Nüffe?
|
|
#4
12.09.2021, 15:30
|
|||
|
|||
|
Beleuchtung ist ja bereits belegt, das T ist mbMn für den Tankgeber und B evtl. für eine Reserve leuchte ?
__________________
 M.f.G. Bo
|
|
#5
12.09.2021, 16:06
|
||||
|
||||
|
Moin,
leider fehlt ein Bild, um welche Tankanzeige es sich handelt (Hersteller). Moeglicherweise eine Potentialfreie Anzeige, so dass die beiden Kabel vom Tankgeber an B und T angeschlossen werden müssen. Jörg Gesendet von meinem Redmi Note 8 mit Tapatalk
__________________
Langsam werde ich alt: Nach dem letzten Landgang kam ich mit geschnitteten Haaren, Postkarten und Briefmarken pünktlich zum Abendessen wieder an Bord.
|
|
#6
12.09.2021, 16:08
|
|||
|
|||
|
Danke erstmal für die Antworten. Korrekt, die Beleuchtung funktioniert. Auf die Idee mit der Reserveleuchte bin ich garnicht gekommen.
Wisst ihr ob ich es auch einfach durch ausprobieren testen kann? Ich habe ein gewisse Hemmschwelle, den Geber an verschiedene Kontakte der Anzeige zu halten. Aktuell schlägt die Nadel voll aus und die Beleuchtung geht an, wenn ich die Zündung einschalte
|
|
#8
12.09.2021, 16:12
|
|||
|
|||
|
Du solltest die Tankgebeleitung nur nicht mit +12V verbinden
Hier z.B. steht 2x Anschluss für Beleuchtung: https://www.ebay.de/itm/131398064439 (PaidLink) Der Tankgeber sollte leer 10 Ohm und voll 180 Ohm Widerstand aufweisen. Wenn die Nadel voll ausschlägt, dann ist die Verbindung zum oder im Tankgeber unterbrochen. Das aber kannst du anhand des Widerstands bei jeweiliger Tankfülle mittels Digitalmultimeter in Widerstand Messstellung leicht prüfen.
__________________
M.f.G. Bo Geändert von menschmeier (12.09.2021 um 16:27 Uhr)
|
|
#10
12.09.2021, 16:34
|
||||
|
||||
|
Moin,

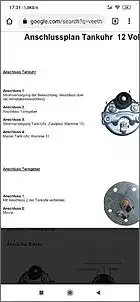

kann leider nicht verlinken Jörg  Gesendet von meinem Redmi Note 8 mit Tapatalk
__________________
Langsam werde ich alt: Nach dem letzten Landgang kam ich mit geschnitteten Haaren, Postkarten und Briefmarken pünktlich zum Abendessen wieder an Bord.
|
|
|
|
