Elektromechanisches Problem

[derausdemnorden]

Moin Jungs,

Ich habe ein Problem und benötige eure Hilfe.

Ein kleiner Hebel soll relativ zügig, 1-2 Sekunden, um 90 Grad bewegt werden.
Zur Ansteureung steht nur ein ein-aus Schalter zur verfügung.
Strom an (oder aus): der Hebel wird verstellt
Strom aus (oder an): der Hebel fährt zurück
Betriebsspannung 12 Volt
Hebellänge ca 25 mm
Kraft: fast nichts
Endanschläge sind vorhanden aber nicht unendlich belastbar.

Ich dachte an:
Getriebemotor
Elektromagnet mit laaaaaanger Einschaltdauer
Modellbau Servo

Hat einer von euch die zündende Idee?

[JETSTREAM]

einen Motor oder einen Magnetschalter aus einer Zentralverriegelung eines Autos.

Gr Nobby

[Warmduscher]

Scheinwerferverstellmotor.



Stellmotor für Hezung/Klima

http://u.jimdo.com/www32/o/s38e084ee...orig/image.jpg





W

[Robbe]

Servoantrieb aus dem Modellbau. Hat ordentlich Kraft und ne Endabschaltung.
Gruß Jörg

[Bandit1973]

Zitat von Robbe

Servoantrieb aus dem Modellbau. Hat ordentlich Kraft und ne Endabschaltung.
Gruß Jörg

Hätte ich als ersten gedanken auch vorgeschlagen.
Ist aber nicht so doll anzusteuern.
Hat auch nicht wirklich eine "Endabschaltung"...die wird von der Steuerung vorgegeben.
Du kannst ohne weiteres einen Servo himmeln, wenn du ihn über die Endstellung ansteuerst!!!!
Nur weil du da 12V anlegst fährt der nicht in die gewünschte Stellung.
Der braucht ein PWM-Signal, damit er weiss in welche Position er fahren soll!!!
Auch ein Servotester bringt nix, wenn Strom weg... fährt der nimmer zurück!!
Das könntest evtl noch mit einem Failsave irgendwie hinbasteln, ist dann aber nimmer wirklich zielführend.

Auch der LWR Motor wird mit ähnlichen Problemen zu kämpfen haben.
(Gleiches Prinzip)

Ist es problematisch, wenn der Hebel ruckartig umgelegt wird, oder legst du Wert auf die 1-2 Sekunden Stellzeit???
Sonst würd ich mal an einen Zentralverriegelungsmotor bzw. Stellmotor für Elektrische Tür/Kofferraumschlösser setzen. Stellzeit 2-3/10 Sekunden.

[derausdemnorden]

Zitat von Bandit1973

...........
Ist es problematisch, wenn der Hebel ruckartig umgelegt wird, oder legst du Wert auf die 1-2 Sekunden Stellzeit???
Sonst würd ich mal an einen Zentralverriegelungsmotor bzw. Stellmotor für Elektrische Tür/Kofferraumschlösser setzen. Stellzeit 2-3/10 Sekunden.

Um so besser, je schneller desto genialer.
So ein Zentralverriegelungs Teil hab ich hier noch herumfliegen, ich werde testen gehen.

Aber für andere, auch schräge Ideen, bin ich zu haben

[Clubman]

Hallo
Eventuell einen Hubmagnet http://www.voelkner.de/products/1761...01-12V-DC.html
der Nachteil ist dass er in einer Position immer Strom zieht, nicht viel aber doch
Vorteil du brauchst keine Elektronik und somit Störungsunanfälliger musst aber schauen ob sie für Dauerstrom ausgelegt sind.
Was soll das werden, Klappensteuerung für die Auspuffanlage bei der Donzi

[Warmduscher]

Zitat von derausdemnorden

Aber für andere, auch schräge Ideen, bin ich zu haben

Pyrotechnische Gurtstraffer. Sind halt jeweils nur 1x zu benutzen. Aber schnell, ich würde sogar sagen sehr schnell. Um nicht zu sagen sauschnell.

W

[derausdemnorden]

Zitat von Warmduscher

Pyrotechnische Gurtstraffer. Sind halt jeweils nur 1x zu benutzen. Aber schnell, ich würde sogar sagen sehr schnell. Um nicht zu sagen sauschnell.

W

Nun ja, nicht schlecht die Idee, gibt es dafür ein Mehrfachmagazin mit schnellwechselfunktion

Gesendet von meinem MB526 mit Tapatalk 2

[Bandit1973]

BTW:
Wieoft wird der Schalter betätigt ?
Wie ist die einschaltdauer ?
öfter ein oder ausgeschaltet (Prozentuelles Verhältnis) ?
Vielleicht auch eine andere Möglichkeit (WAS willst du damit betätigen)?
(Einen Kugelhahn z.B könnte man ja direkt durch ein Magnetventil ersetzen)

LG:
Roman

[derausdemnorden]

Zitat von Bandit1973

BTW:
Wieoft wird der Schalter betätigt ? 0-1000 mal an einem Tag
Wie ist die einschaltdauer ? Zwischen wenigen Sekunden und einigen Stunden
öfter ein oder ausgeschaltet (Prozentuelles Verhältnis) ? auch mal an-aus-an
Vielleicht auch eine andere Möglichkeit (WAS willst du damit betätigen)? Eine Klappe in einem 4 Zoll / 102 mm Rohr
(Einen Kugelhahn z.B könnte man ja direkt durch ein Magnetventil ersetzen)

LG:
Roman

Habe die Antworten auf deine Fragen in das Zitat geschrieben

[barracuda75]

hast du da Druckluft zur Verfügung?

[Warmduscher]

Nein, nur Unterdruck.

W

[Snackman]

Da du mit Bowdenzügen ja schon Erfahrungen hast( Trimmklappenanzeige) würde ich für die Klappen deiner schaltbaren Auspuffanlage auch auf Bowdenzüge zurückgreifen und den Zuknopf dann ähnlich eines Chokeziehknopfes ausführen.
Hätte auch den Vorteil das du mal mit "halber" Lautstärke fahren kannst.
Grüße

[derausdemnorden]

Zitat von barracuda75

hast du da Druckluft zur Verfügung?

Leider nein.

[derausdemnorden]

Zitat von Snackman

Da du mit Bowdenzügen ja schon Erfahrungen hast( Trimmklappenanzeige) würde ich für die Klappen deiner schaltbaren Auspuffanlage auch auf Bowdenzüge zurückgreifen und den Zuknopf dann ähnlich eines Chokeziehknopfes ausführen.
Hätte auch den Vorteil das du mal mit "halber" Lautstärke fahren kannst.
Grüße

Das fällt leider aus.
Das Armaturenbrett bzw. die Schalter sind beschriftet.

[barracuda75]

Zitat von derausdemnorden

Leider nein.

es gibt doch elektrisch betriebene Klappen für die Hausbelüftunganlage, die laufen doch meist über 12 oder 24V. Kannst du da nicht einen Lüftungsbauer oder Klimatechniker fragen ob der sowas liegen hat?

[Frilu]

Vieleicht macht es ein Scheibenwischermotor?

[derausdemnorden]

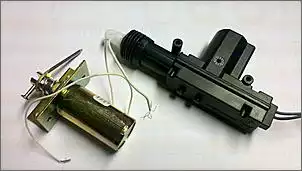

Mit diesen Teilen werde ich mal experimentieren.

1. Elektromagnet
Kraft hat er ausreichend
Zieht kaum Strom
Einschaltdauer 100%
Leider hat er nur einen Weg von ein paar millimeter

2. Antrieb einer KFZ Zentralverriegelung
Hier muss ich feststellen ob er dauerhaft unter Strom stehen kann

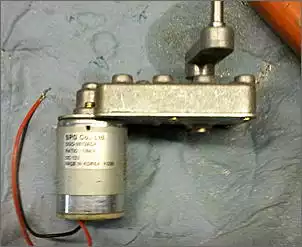

3. Getriebemotor
Er macht eine Umdrehng in ca 5 Sec.
Hier müsste ich was mit Endschaltern basteln
Auch eine Steuerung für den "Stromlosen" Rücklauf müsste ich mir überlegen.

[derausdemnorden]

Zitat von barracuda75

es gibt doch elektrisch betriebene Klappen für die Hausbelüftunganlage, die laufen doch meist über 12 oder 24V. Kannst du da nicht einen Lüftungsbauer oder Klimatechniker fragen ob der sowas liegen hat?

Die kenn ich nicht, ich lüfte noch mit einem Fenster
Aber das werde ich mir ansehen.

[derausdemnorden]

Zitat von Frilu

Vieleicht macht es ein Scheibenwischermotor?

Das entspricht meinem Getriebemotor

[derausdemnorden]

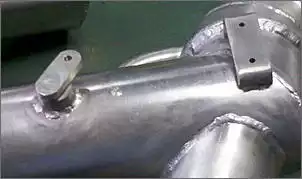

Hier ein Bild von dem Hebel

[NonesensE]

Feder in Richtung geschlossen, Stabmagnet in Spule mit Seilzug dran in Richtung offen?

Gruß
Jan

Edit: Oder halt ein Motor mit Endabschaltung und eine passende Scheibe drauf, um das Seil aufzuwickeln. Dann muß der Motor nicht exakt die 90° bringen. Und die Schaltung könnte man über Relais machen.

[derausdemnorden]

Variante Zwei, die Zentralverriegelung, fällt aus.
Nach 3 Minuten dauerbetrieb ist das Ding abgeraucht.
Ok, das war ein 1,95 € Versuch, der Schaden ist überschaubar

[derausdemnorden]

Zitat von NonesensE

..... Und die Schaltung könnte man über Relais machen.

Kannst du mir die Zeichnen?
