#1
27.09.2009, 12:12
|
||||
|
||||
Trimmklappen Anzeige
ich suche eine Trimmklappen-Stellungsanzeige.
Es sollen beide Trimmklappen in einem Instrument angezeigt werden. Ob über Zeiger oder LED ist egal. Trimmklappen sind von Kiekhaefer und der Geber arbeitet von 10 bis 180 Ohm. Hat jemand ´ne Idee, wo ich soetwas beziehen kann ? oder haben wir ´nen Hobby-Elektroniker, der mir für LED ne Schaltung entwirft?
__________________
 Uweich suche nicht mehr, ich hab ein... ..,=====,o00o //__l_l_,\____\,__ l_---\_l__l---[]lllllll[] _(o)_)__(o)_)--o-)_)___.....Wassertaxi
|
|
#2
27.09.2009, 13:13
|
||||
|
||||
|
Hallo Lollipop,
bin neu hier, lese aber schon ewig mit... Jetzt hab ich mich einfach mal angemeldet. Du möchtest eine Anzeige? Also die 10 bis 180Ohm in einem Instrument? Ich schlage Dir ein Display, LCD 2x16 Zeichen vor. Da kannst Du dann ja einen Bargraph Balken oder/und den Winkel anzeigen.... Die Beleuchtung kannst Du wählen: Transflektiv, reflektiv, sowie Farbe. Von LED rate ich ab. Da erkennst Du bei Sonne nichts... Ich habe in meinem Boot einige davon oder ähnliche. Ja, so ein Tel kann ich Dir stricken, auch die Programmierung. Kannst Dir ja was wünschen und mir detailliert beschreiben. Dann bau ich Dir das... Kosten wirds Dich nur die reinen Teile. Ansonsten mach ich das um mich hier auch einfach mal nützlich zu machen. Ihr habt mich bisher alle sehr gut beim Morgenkaffee unterhalten...
|
||||
|
#3
27.09.2009, 13:36
|
||||
|
||||
|
Na SUPER
so einen hab ich gesucht

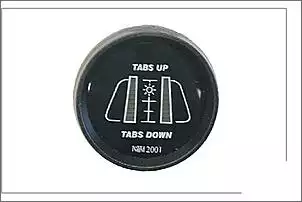

 also ich dachte mir das ungefähr so  wobei, die Blende baue ich mir selber, evtl. in eckig. Von Dir wünsche ich mir die LCD Einheit mit Ansteuerung. 10 Ohm entspricht Klappen unten Danke
__________________
Uweich suche nicht mehr, ich hab ein... ..,=====,o00o //__l_l_,\____\,__ l_---\_l__l---[]lllllll[] _(o)_)__(o)_)--o-)_)___.....Wassertaxi
|
|
#4
27.09.2009, 13:45
|
|||
|
|||
|
Ok, stelle Dir nächste Woche die Bilder des Ergebnisses ein.
Ich denke Mittwoch, muss schauen, ob ich das passende Display, welches mit meinem lieblings Prozessor flirtet noch vorrätig habe. Damit ich es richtig verstehe: Du hast ZWEI Geber. Der eine soll schlicht den EINEN Bargraph auslenken; der Andere den zweiten Bargraph... So simpel?!  ...Möchtest Du noch einen Begrüßungs-Text? Beispielsweise für xSekunden nach dem Einschalten? Wenn ja, sags. Platz hast Du 2x16 Zeichen. Bsp.: "Hallo, heute schon vertrimmt?"
|
|
#5
27.09.2009, 13:48
|
||||
|
||||
|
keinen Text
...aber vllt. einmal den Balken beim Einschalten
hoch unter runterlaufen lassen, ich glaub`das hätte was und ja ich habe zwei Geber
__________________
Uweich suche nicht mehr, ich hab ein... ..,=====,o00o //__l_l_,\____\,__ l_---\_l__l---[]lllllll[] _(o)_)__(o)_)--o-)_)___.....Wassertaxi
|
|
#6
27.09.2009, 13:52
|
||||
|
||||
|
Zitat:
Hätte auch gerne eine Trimmanzeige, aber die Preise des Herstellers sind mir viel zu pervers für solch ein relativ redundantes Produkt...
__________________
Empty your mind, be formless. Shapeless, like water. If you put water into a cup, it becomes the cup. You put water into a bottle and it becomes the bottle. You put it in a teapot, it becomes the teapot. Now, water can flow or it can crash. Be water, my friend.
|
|
#7
27.09.2009, 14:02
|
|||
|
|||
|
Hm, wartet mal ab, wie diese wird. Ich kann die dann auch vervielfältigen.
Auch mit individuellen Wünschen. An meinem Boot ist auch NICHTS von einer Werft, und doch vollständig ausgestattet, ausser el. Fensterheber Sogar das Motorsteuergerät ist selbstgebaut. Das einzig gekaufte an dem Ding ist der Motor mit Antrieb... Naja, hat ja auch 40 Jahre gedauert... Aber es ist dennoch ein kleines Boot.
|
|
#8
27.09.2009, 14:07
|
||||
|
||||
|
Anzeigen
Zeig uns doch mal dein Boot,
besonders die Anzeigen
__________________
Uweich suche nicht mehr, ich hab ein... ..,=====,o00o //__l_l_,\____\,__ l_---\_l__l---[]lllllll[] _(o)_)__(o)_)--o-)_)___.....Wassertaxi
|
|
#9
27.09.2009, 14:13
|
||||
|
||||
|
....wieso nur wusste ich, das das wieder auf Bilder hinausläuft....
Willkommen im Boote Forum...  Na gut, aber erst heut Abend, so gegen 18uhr. ..und dann soll ich womöglich noch was über das Boot erzählen, wie?... Leider ists bei mir so, das ich lieber bastel als zu dokumentieren. Aber wie schon erwähnt: Ich schulde euch was für die gute Unterhaltung im Forum. Bis später also, vorausgesetzt ich bekomme das mit den Bildern hochladen hin.
|
||||
|
#10
27.09.2009, 15:15
|
||||
|
||||
|
Hallo Pearl (richtiger Vorname wäre schöner ;) )
ich schätze da hast du was angefangen mich würde so eine Anzeige auch reizen, ich weiss nie wie meine Trimmklappen gerade stehen.Würde mich mal in die Warteschlange einreien. Gruss Jürgen
__________________
Dieser Beitrag wurde Maschinell erstellt und trägt daher keine Signatur
|
|
#11
27.09.2009, 15:22
|
||||
|
||||
|
So, da hatte ich noch ein Bild aus diesem Urlaub vor dem Zuwasserlassen im Pomer.
Ansonsten habe ich welche von einer solchen Anzeige wie ich für die Trimmung empfehle geknippst. Nach dem Modell zu Fragen lohnt nicht...es ist ei reiner Phantasiebau...alles Handarbeit. Alles aus Holz, sowie Alu. Bezogen ist die Inneneinrichtung mit Leder. Nur in der Kajüte fehlt das Leder noch. Aber dafür vollklimatisiert. Küche ist mit Cerankochfeld, Spüle und Boiler ausgestattet. 230V Netz mit 4 KW Leistung bei 20kWh sind auch mit an Bord. Antrieb seht Ihr ja...
|
||||
|
#12
27.09.2009, 15:25
|
|||
|
|||
|
...noch zwei Ansichten.
Leider ist es gerade sehr schmutzig. Bin noch nicht zum Reinigen gekommen. Ach so: Der Antrieb ist Diesel CR -aus Leidenschaft
|
|
#14
27.09.2009, 15:48
|
||||
|
||||
|
Eigenbau ????
kompletter Eigenbau???
extremst Hut ab super Sitze und Lederarbeiten
__________________
Uweich suche nicht mehr, ich hab ein... ..,=====,o00o //__l_l_,\____\,__ l_---\_l__l---[]lllllll[] _(o)_)__(o)_)--o-)_)___.....Wassertaxi
|
|
#15
27.09.2009, 15:58
|
||||
|
||||
|
...auch das Leder: Medizinsesselleder.
Nicht nur bespannt, sondern auch komplett verklebt. Wasserfest. Wenn man mit dem Teil durch eine Welle schiesst... Am aufwendigsten empfand ich jedoch die Scheiben. Die Profile sind teils CNC gefräst, teils, wegen der Winkelanpassung Handgeschliffen. Aus Alu, welches dann hardcoardiert wurde. Die Scheiben sind auch richtig eingefasst. Nicht geklebt. Naja, aber die "Karosse" ist harmlos. Antrieb und Komfort waren aufwendig. Oder auch meine "Küche": man muss nur die Bank vorklappen, der Rest passiert hydraulisch und vollautomatisch... Nur kochen muss meine Freundin  ... und wir haben einen riesen Kühlschrank!
|
||||
|
#17
27.09.2009, 16:46
|
||||
|
||||
 Zitat:
REESCHPEKT! Mehr Bilder bitte.
__________________
Empty your mind, be formless. Shapeless, like water. If you put water into a cup, it becomes the cup. You put water into a bottle and it becomes the bottle. You put it in a teapot, it becomes the teapot. Now, water can flow or it can crash. Be water, my friend.
|
|
#18
27.09.2009, 17:41
|
||||
|
||||
|
Da, bitte sehr.
Wie gesagt, die Schlafkoje ist noch nicht innenausgestattet. Dafür liegt man aber auf echten 2,5m x 2,2m mit Lattenrost vollklimatisiert. Soll alles auch in Leder werden. Nur die Farbe ...oder Plüsch
|
||||
|
#19
27.09.2009, 17:51
|
||||
|
||||
|
...und hier noch der "kleine" Maschinenraum und der Grosse.
Im Kleinen ist die Klimaanlage, die Heizung, sowie 5L Petroleum für Ceranfeld und Standheizung untergebracht. Natürlich auch die Luftsteuerklappen für die Klimatisierung. Ich Brenne die Heizung und das Ceranfeld mit Petroleum, weil es einfach sauberer ist und bei Starten der Geräte nicht riecht. Der Verbrauch ist so gering,....5L reichen den ganzen Urlaub. Im großen sitzt der aktuelle D3 DP von Volvo. Alles Servogesteuert mit Autopilot. Ein Radar schaut sich 30m ringsum Hindernisse an. (12 einzelne Sender/Empfänger) Lenkung ist mit Navi gekoppelt. Funkfernbedienung als Halskette hats auch: Vorwärts, Rückwärts, Links Rechts proportional. Auf den vorherigen Bildern sieht man das FLS (Forward Looking Sonar) Ich habe es so eingesetzt, dass es Hindernisse umschifft und notfalls Antrieb hebt oder Motor abstellt. Also gegen Inseln fahren is nich Beim Beschleunigen regelt ein Neigungssensor den Schub der Maschine. Sonst zu gefährlich. ...is schnell das Ding. Und auch ganz schnell sehr schnell...
|
||||
|
#20
27.09.2009, 17:58
|
|||||
|
|||||
|
Zitat:
Am besten in einem eigenen Trööt zu deiner Bootsvorstellung. Sehr interessant das!
__________________
Empty your mind, be formless. Shapeless, like water. If you put water into a cup, it becomes the cup. You put water into a bottle and it becomes the bottle. You put it in a teapot, it becomes the teapot. Now, water can flow or it can crash. Be water, my friend.
|
|||||
|
#21
27.09.2009, 18:11
|
||||
|
||||
|
Zitat:
Das sehe ich ganz genau so vorallem Interressiert mich Klima/Heizung
__________________
Gruß Andreas Besser im Schiff zu schlafen, als im Schlaf zu schiffen.
|
|
#22
30.09.2009, 14:42
|
|||
|
|||
|
Hallo Lollipop,
wenn Du mal wieder in diesem Trööt bist, schreib mir doch bitte wann welcher Widerstand erreicht wird. Klappe Oben..xx Ohm Klappe unten..xx Ohm ..damit auch die Graphik nett aussieht.
|
|
#23
30.09.2009, 15:43
|
||||
|
||||
|
Hallo Pearl
Klappen unten = 10 Ohm Klappen oben = 180 Ohm Gruß
__________________
Uweich suche nicht mehr, ich hab ein... ..,=====,o00o //__l_l_,\____\,__ l_---\_l__l---[]lllllll[] _(o)_)__(o)_)--o-)_)___.....Wassertaxi
|
|
#24
02.10.2009, 07:51
|
||||
|
||||
|
So, habe Dir da mal etwas zusammengestellt.
In den ersten fünf Sekunden wird der dargestellte Text angezeigt. Dann zwischen 10 und 180Ohm der Bargraph. Das besondere ist, das Du den Bargraphen invertieren kannst. Dann kannst Du wählen, ob dunkel eingefahren oder ausgefahren entspricht.... Es lässt sich aber auch alles Andere konfigurieren. Schick mir mal eine Nachricht, das ich Deine Adresse habe. Dann steck ichs in die Post. Ich leg auch einen Einbaurahmen dabei. Was magst Du schwarz oder silber eloxiert?
|
||||
|
#25
02.10.2009, 08:48
|
||||
|
||||
|
Sieht gut aus
Hast ´ne PN
